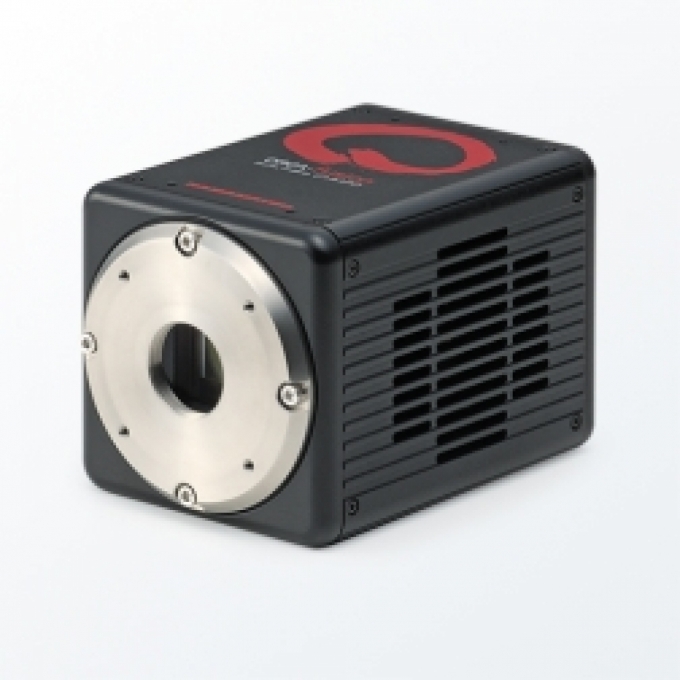

Caméra ORCA-fusion

Caméra sCMOS rapide avec un niveau de bruit extrêmement bas

DOCUMENTATION(S)

hamamatsu_orca_fusion_brochure.pdf

Caractéristiques :

Hamamatsu Photonics innove avec le nouveau capteur Gen III Scientific CMOS
Capteur CMOS, 5.3 Mpixels
Haute résolution :
- 2304 x 2304 : 100 images par seconde
Taille des pixels : 6.5 µm x 6.5 µm
Très bas niveaux de bruit de lecture :
- Scan rapide : 1.4 e^- rms
- Scan standard : 1.0 e^- rms
- Scan lent : 0.7 e^- rms

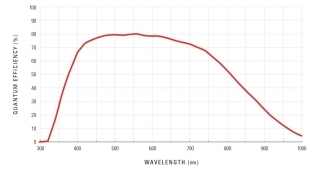

Efficacité quantique :
- @ 400 nm : 65%
- @ 550 nm : 80%
- @ 700 nm : 70%
- @ 800 nm : 50%

Résolution 2304 x 2048 : 100 images par seconde
Temps d'exposition :
- Scan rapide : 17 µs à 10 s ( par fraction de 4.87 µs)
- Scan standard : 65 µs à 10 s ( par fraction de 18.65 µs)
- Scan lent : 280 µs à 10s ( par fraction de 80 µs )
Caméra refroidie ( air & eau ) : - 5°C
3 modes de lecture :
- mode normal
- binning ( 2x2, 4x4 )
- mode lightsheet ( feuille de lumière)

Applications :

Time Lapse
Imagerie calcique très rapide
Imagerie ratiométrique
Light sheet microscopie

Autres caractéristiques :

Très bas niveau de bruit de fond :
- Bruit de fond: 0.048e^- ( RMS scan silencieux)
- Linéarité : 99.67 % ( scan silencieux)
- PRNU ( PhotoResponse Non-Uniformity) : 0.06 % rms @ 7500 e^-
- DSNU ( Dark Signal Non-Uniformity) : 0.3 e^- RMS
Plage dynamique : 21 400 : 1
Digitalisation en 8 bits, 12 bits, 16 bits
Interface : CoaXPress ( Dual CXP-6) et USB3

L'ORCA-Fusion, construit à partir du capteur, équilibre les nuances complexes des caractéristiques de la caméra pour fournir de belles images et des données robustes à tous les niveaux de luminosité, mais surtout dans des conditions de faible luminosité difficiles.

Le bruit de lecture exceptionnellement faible et très uniforme de l'ORCA-Fusion signifie que lorsque l'échantillon n'émet qu'une poignée de photons, soit par défaut, soit par conception expérimentale, ceux-ci ne sont pas perdus dans le bruit, mais détectés et quantifiés de manière fiable.

Les utilisateurs peuvent désormais transmettre des images de 5 Mpixels à leur ordinateur à une vitesse de 89 images par seconde. Les recommandations informatiques pour ce débit de données élevé peuvent être respectées en utilisant les directives énumérées dans les présentes recommandations pour PC pour ORCA-Fusion.

Le "mode de lecture de la feuille d'éclairage" est une caractéristique unique et brevetée des caméras sCMOS de Hamamatsu qui peut améliorer le rapport signal/bruit en microscopie de la feuille d'éclairage. Utilisant un éclairage sélectif, la microscopie à feuille d'éclairement est une méthode de fluorescence qui place une fine feuille de lumière d'excitation uniquement sur le plan focal imagé. La feuille de lumière est balayée en synchronisation très précise avec l'obturateur roulant de la caméra. La hauteur de balayage du volet roulant devient effectivement une fente, ce qui permet de réduire le signal de fond et la lumière diffusée.

Cette combinaison d'éclairage et de lecture de la caméra permet une acquisition très rapide des images coupées optiquement. Le blanchiment et la phototoxicité pour l'échantillon sont considérablement réduits par rapport à de nombreuses autres méthodes.

La microscopie à feuille d'éclairement est utilisée pour l'imagerie de cellules vivantes à des échelles allant de petits groupes de cellules à des organismes entiers. L'augmentation rapide de l'utilisation de cette technique au cours des dernières années a été remarquable.
